Lors de l’étalonnage des instruments de process, il existe plusieurs façons d’aborder la tâche. Bien que l’étalonnage soit généralement effectué en étalonnant chaque instrument séparément, de nombreuses usines utilisent également l’étalonnage de boucle pour vérifier l’ensemble d'une boucle de mesure de bout en bout.
Le principal défi, c'est que ces deux approches répondent à des problématiques différentes. L’étalonnage de boucle se concentre sur la valeur de mesure finale utilisée par le système de commande, tandis que l’étalonnage d’instrument se concentre sur la précision et la traçabilité des appareils individuels. Si vous choisissez la mauvaise approche pour votre cas précis, cela peut entraîner du travail inutile, des risques cachés ou des lacunes dans la documentation.
Dans ce post de blog, nous allons comparer l’étalonnage de boucle et l’étalonnage d' instruments individuels d’un point de vue pratique. Nous y expliquerons ce qu’est une boucle de mesure dans ce contexte, comment les deux approches d’étalonnage diffèrent et où l’étalonnage de boucle partielle s’insère dans tout cela. Nous aborderons également des considérations concrètes telles que le filtrage, la résolution d’affichage, la compensation des erreurs, la traçabilité et la conformité.
L’objectif n’est pas de promouvoir une méthode par rapport à l’autre, mais de vous aider à comprendre quand chaque approche s'avère pertinente et comment elles peuvent être combinées dans le cadre d’une stratégie d’étalonnage intelligente.
Sommaire
-
Comment choisir entre l’étalonnage de boucle et l’étalonnage d’instruments ?
-
Avantages et inconvénients de l’étalonnage de boucle et de l’étalonnage d’instruments
- Le regard de l'expert : Pourquoi l’industrie pharmaceutique préfère-t-elle l’étalonnage de boucle ?
-
Systèmes instrumentés de sécurité (SIS) et étalonnage de boucle
-
La perspective Beamex : soutenir différentes approches métrologiques
Qu’entendons-nous par « boucle » dans ce post ?
Le terme boucle peut signifier différentes choses dans le domaine de l’instrumentation en fonction de l’industrie, du rôle et du contexte. Pour éviter toute confusion, cela vaut la peine de définir ce que nous entendons par boucle.
Dans le cadre de ce post, on entend par boucle de mesure un ensemble d’instruments connectés en série qui, ensemble, produisent une valeur de mesure unique utilisée par le système de commande ou les opérateurs.
Un exemple typique est une boucle de mesure de température. Elle peut englober :
- une sonde de température installée dans le procédé,
- un transmetteur de température connecté à la sonde,
- un indicateur local,
- le câblage entre le terrain et le système de commande (automate programmable (PLC) ou système d'exploitation réparti (DCS)) et
- la valeur mise à l’échelle affichée dans la salle de contrôle ou sur l’interface opérateur.

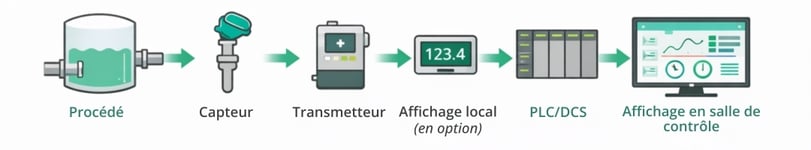

Exemple d’une boucle de mesure commençant au niveau de la sonde de process et se terminant aux valeurs finales affichées sur l’écran de la salle de contrôle.
Le même principe s’applique à d’autres grandeurs mesurées, telles que la pression, le débit ou le niveau. La boucle commence au niveau de la sonde installée dans le procédé et se termine à la valeur utilisée pour la supervision, le contrôle, les alarmes ou les rapports.
En d’autres termes, la boucle n’est pas un appareil unique, mais elle englobe l’ensemble de la chaîne de signaux, du procédé physique jusqu’à la valeur de mesure finale affichée ou utilisée.
Deux approches pour étalonner une boucle de mesure
Il existe deux approches fondamentalement différentes pour étalonner une boucle de mesure. Les deux sont largement utilisés dans l’industrie, et les deux y ont leur place.
La différence ne réside ni dans les outils ni dans les normes, mais dans ce que vous choisissez d’étalonner.
Une approche se concentre sur le résultat de mesure final utilisé par le système de commande, tandis que l’autre se concentre sur les instruments individuels qui composent la boucle de mesure.
Étalonnage de la boucle de bout en bout
Dans un étalonnage de boucle, toute la boucle de mesure est étalonnée en tant que chaîne fonctionnelle. Un signal de référence précis est appliqué au premier élément de la boucle, généralement l’entrée de la sonde ou du transmetteur, et la référence est ensuite comparée à la valeur finale affichée sur l’écran de la salle de contrôle.
Si la valeur affichée se situe dans la tolérance acceptée, la boucle est considérée comme étalonnée pour son usage prévu, sans qu’il soit nécessaire d’ajuster ou de déconnecter des instruments individuels.
Cette approche répond à une question très pratique :
La valeur de mesure utilisée par le système de commande représente-t-elle le process avec suffisamment d’exactitude ?
Étalonnage individuel des instruments
Dans l’étalonnage classique des instruments, chaque appareil d'une boucle de mesure est étalonné séparément.
Cela implique généralement l’étalonnage :
- de la sonde,
- du transmetteur,
- des éventuels indicateurs locaux et
- de l’entrée ou de la mise à l’échelle du système de commande.
Chacun d’entre eux est effectué en tant que tâche d’étalonnage individuelle, souvent à l’aide de différents signaux et méthodes de référence.
Cela garantit que chaque instrument individuel de la boucle est étalonné conformément aux exigences de précision spécifiées.
Cette approche répond à une autre question : Chaque instrument fonctionne-t-il dans les limites de précision spécifiées ?
Même boucle, mais objectifs différents
Les deux approches visent la même boucle de mesure, mais sous des angles différents.
L’étalonnage de la boucle se concentre sur les performances de la boucle de mesure dans son ensemble, tandis que l’étalonnage de l’instrument se concentre sur les performances de chaque composant de la boucle de mesure.
Dans la pratique, les stratégies d’étalonnage combinent souvent les deux approches. La question clé n’est pas de savoir quelle méthode est « correcte », mais quand chaque approche a du sens.
L’étalonnage de boucle en pratique
En pratique, l’étalonnage de la boucle implique de travailler avec la boucle de mesure en tant qu’entité fonctionnelle unique plutôt qu’en tant que série d’instruments individuels. L’accent est mis sur le comportement de la boucle dans des conditions opératoires réelles, de l’application du signal de référence sur le terrain à l’observation de la valeur résultante dans le système de commande.
Une fois que vous avez compris le principe de base de l’étalonnage de boucle, les détails pratiques deviennent importants. Il s’agit notamment de la manière dont la boucle réagit au fil du temps, de la manière dont les mesures sont prises et de la manière dont les activités sur le terrain et dans la salle de contrôle sont coordonnées.
Synchronisation, filtrage et patience
Lors de l’étalonnage d’une boucle, il est important de ne pas précipiter les relevés des mesures.
De nombreuses boucles de mesure incluent un filtrage ou un amortissement, soit dans le transmetteur, soit dans le système de commande, afin d’éviter que le système ne réagisse trop rapidement aux fluctuations du procédé. Par conséquent, la valeur finale affichée peut réagir lentement aux changements du signal d’entrée.
Si les valeurs de référence sont appliquées et relevées trop rapidement, ce délai peut facilement apparaître comme une erreur d’étalonnage, même si la boucle elle-même fonctionne correctement.
Par exemple, si une pression est appliquée à une boucle de mesure de pression et que la valeur de la salle de contrôle est lue immédiatement, la valeur affichée peut ne pas encore s’être stabilisée en raison du filtrage. En d’autres termes, prendre des mesures trop tôt peut conduire à des conclusions erronées.
En outre, les affichages des salles de contrôle sont souvent intentionnellement configurés avec un nombre limité de décimales, voire arrondis à des nombres entiers, pour faciliter la lecture et l’utilisation des valeurs par les opérateurs. Bien que cela soit parfaitement approprié pour un fonctionnement normal, cela peut limiter l’utilité de la valeur affichée à des fins d’étalonnage.
Lors de l’étalonnage de la boucle, il est souvent nécessaire d’augmenter temporairement le nombre de décimales affichées ou d’accéder à une vue de diagnostic plus détaillée dans le système de commande. Sans résolution suffisante de la valeur affichée, il peut être difficile voire impossible de déterminer si la boucle se trouve réellement dans la tolérance d’étalonnage requise.
Lecture simultanée des entrées et des sorties
Lors de l’étalonnage de boucle, l’entrée et la sortie de la boucle sont souvent physiquement éloignées. Le signal de référence est généralement généré sur le terrain, tandis que la valeur finale est relevée en salle de contrôle.
Pour cette raison, l’étalonnage de boucle est généralement effectué par deux personnes : une sur le terrain appliquant et lisant l’entrée de référence et une dans la salle de contrôle lisant la valeur affichée.
Il est important que ces mesures soient prises en même temps. Cela devient particulièrement critique lorsque :
- le signal d’entrée change lentement au fil du temps (par exemple, chute de pression),
- la boucle inclut un filtrage ou des temporisations, ou
- les conditions du procédé ne sont pas parfaitement stables.
Si l’entrée change alors que la sortie est temporisée, il peut être difficile d’établir une relation stable entre les deux à moins que les lectures ne soient correctement synchronisées.
Que se passe-t-il si l'étalonnage de la boucle n'est pas conforme ?
Si le résultat de l’étalonnage d’une boucle se situe dans la plage de tolérance, il n’est généralement pas nécessaire d’étalonner les différents instruments de la boucle.
Cependant, si l’erreur de la boucle dépasse les limites acceptées, l’étalonnage de la boucle seule n’est plus suffisant. Dans ce cas, l’étape suivante consiste à étalonner les instruments individuels de la boucle pour identifier le ou les composants qui contribuent le plus à l’erreur.
L’étalonnage de boucle peut donc être considéré à la fois comme une méthode d’étalonnage efficace et comme un point de départ pour effectuer des diagnostics.

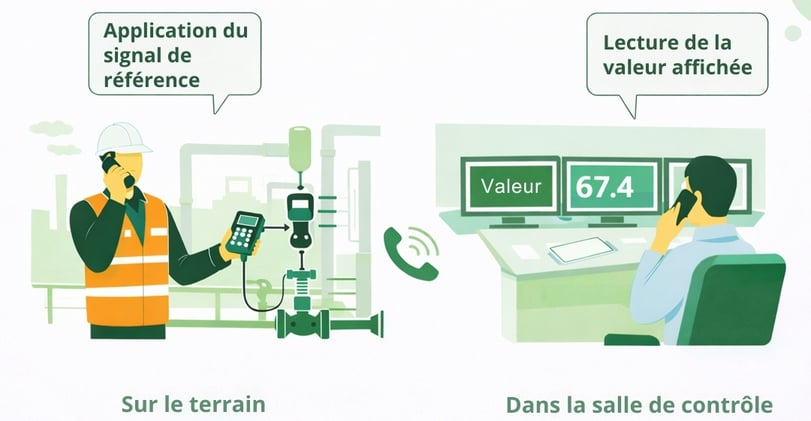

Configuration typique d’étalonnage de boucle où un signal de référence est appliqué sur le terrain et la valeur résultante est observée dans la salle de contrôle.
L’étalonnage des instruments en pratique
Lors de l’étalonnage d’instruments, chaque appareil de la boucle de mesure est étalonné séparément à l’aide d’un signal de référence approprié.
Cela implique généralement d’étalonner la sonde, le transmetteur, les indicateurs locaux et l’entrée du système de commande en tant que tâches individuelles plutôt qu'en tant que mesure de bout en bout.
Étalonnage d'instruments individuels
L’étalonnage d'instruments se concentre sur les performances de chaque instrument individuellement. Le signal de référence est appliqué directement à l’instrument testé et la sortie est comparée à la référence.
Par exemple :
- une sonde de température est étalonnée en utilisant un four d'étalonnage comme source de chaleur, une sonde de référence et en mesurant le signal de sortie de la sonde
- un transmetteur est étalonné en simulant un signal de sonde ou en appliquant une entrée connue, puis en mesurant le signal de sortie (généralement en mA)
- un indicateur local est étalonné par rapport à un signal de référence connu en fonction du type d’indicateur
- une entrée du système de commande est étalonnée en appliquant un signal électrique précis et en vérifiant que la lecture est correcte.
Dans le cas de l’étalonnage d'instruments, chaque instrument est évalué par rapport à ses propres critères d’acceptation et de tolérance.
Précision et traçabilité
L’un des principaux atouts de l’étalonnage d'instruments est qu’il offre une traçabilité claire pour chaque appareil individuel. Chaque instrument peut être vérifié par rapport à ses exigences de précision spécifiques, indépendamment du reste de la boucle.
C'est particulièrement important lorsque :
- des exigences de précision strictes s’appliquent,
- les différents instruments ont des fréquences d’étalonnage différentes, ou
- la documentation et la traçabilité sont essentielles, par exemple dans les environnements réglementés ou critiques pour la qualité.
Conséquences pratiques sur le terrain
L’étalonnage d’instruments individuels nécessite souvent de déconnecter les instruments de la boucle. Cela peut augmenter la charge de travail par rapport à l’étalonnage de boucle, en particulier dans les boucles comportant plusieurs appareils.
Déconnecter et reconnecter des instruments entraîne également des risques pratiques, tels que :
- des erreurs de câblage,
- des mauvais raccords ou
- des changements de configuration involontaires.
En revanche, l’étalonnage d’instruments peut souvent être effectué par un seul technicien et ne nécessite généralement pas d’accéder à l’écran de la salle de contrôle pendant le processus d’étalonnage.
Quand l’étalonnage d’instruments devient-il nécessaire ?
L’étalonnage d’instruments est généralement requis si :
- un étalonnage de boucle est non conforme et que la source de l’erreur doit être identifiée,
- un instrument individuel a été remplacé ou réparé, ou
- la mesure est très critique et chaque composant doit répondre à ses propres exigences de précision et à sa propre fréquence d’étalonnage.
Dans ces cas, l’étalonnage de la boucle seule n’est pas suffisant, car cela ne montrera pas les performances des instruments individuels.
Vérification d’une boucle après l’étalonnage d’un instrument
Il est recommandé d’effectuer un contrôle rapide de la boucle après l’étalonnage et la réinstallation d’un instrument dans la boucle.
Un contrôle de boucle ne doit pas nécessairement être un étalonnage de boucle complète. Dans de nombreux cas, il suffit d’appliquer un signal d’entrée connu à un point de la boucle et de confirmer que la valeur correspondante est correctement reçue et affichée par le système de commande. Cela permet de vérifier que :
- le câblage et les connexions sont corrects,
- les chemins du signal sont intacts, et
- la mise à l’échelle et la configuration correspondent toujours à la configuration prévue.
Pour les mesures les plus critiques, un étalonnage de boucle complète peut être effectué après l’étalonnage de tous les instruments individuels. Cela offre le niveau de confiance le plus élevé quant au fonctionnement correct de l’ensemble de la boucle de mesure.
Même lorsqu’un étalonnage de la boucle complète n’est pas nécessaire, effectuer au moins un simple contrôle de la boucle après l’étalonnage de l’instrument permet de détecter rapidement les problèmes d’installation ou de connexion et de s’assurer que la boucle fonctionne comme prévu avant de la remettre en service.
Étalonnage de boucle partielle
En matière d’étalonnage, il ne s'agit pas toujours de faire un choix entre étalonner l’ensemble de la boucle de bout en bout et étalonner chaque instrument séparément. Dans de nombreuses situations réelles, un étalonnage de boucle partielle constitue une alternative pratique et efficace.
Dans l’étalonnage de boucle partielle, plusieurs instruments de la boucle de mesure sont étalonnés ensemble, mais la boucle n’est pas étalonnée de bout en bout.
Une boucle partielle peut comprendre, par exemple :
- un transmetteur et l’entrée du système de commande,
- un capteur et un transmetteur sans l’entrée du système de commande,
- un transmetteur, le câblage et un indicateur local.
Le périmètre exact dépend des parties de la boucle accessibles, des éléments critiques et de l’objectif de l’étalonnage.
Quand utiliser l’étalonnage de boucle partielle ?
L’étalonnage de boucle partielle est souvent utilisé lorsque :
- l’étalonnage de bout en bout de la boucle complète n’est pas pratique,
- l’accès à la sonde de procédé est limité ou difficile,
- l’écran de la salle de contrôle n’est pas facilement accessible,
- seules certaines parties de la boucle sont connues ou suspectées de contribuer à l’erreur.
L’étalonnage de boucle partielle peut également être une stratégie délibérée lorsque différentes parties de la boucle ont des fréquences d’étalonnage différentes.
Avantages et limites de l’étalonnage de boucle partielle
L’étalonnage de boucle partielle peut réduire considérablement l’effort par rapport à l’étalonnage de chaque instrument séparément, tout en offrant une meilleure confiance que l’étalonnage d’appareils individuels.
Cependant, comme la boucle n’est pas testée de bout en bout, l’étalonnage de la boucle partielle ne vérifie pas complètement la valeur de mesure finale utilisée par le système de commande. Toute partie de la boucle exclue de l’étalonnage peut encore contribuer à l’erreur de mesure globale.
Une approche pragmatique
Dans la pratique, l’étalonnage de boucle partielle est souvent utilisé dans le cadre d’une stratégie d’étalonnage plus large combinée à :
- un étalonnage périodique de la boucle complète,
- l’étalonnage d'instruments déclenché par des défaillances ou des remplacements, et
- une planification de l'étalonnage basée sur les risques.
Cette approche pragmatique permet aux organisations de maintenir un équilibre entre la précision, les efforts à fournir et les contraintes opérationnelles.
Compensation des erreurs et risques cachés
Un aspect important de l’étalonnage de boucle qui est facile à oublier est la compensation d’erreur entre les différents instruments de la boucle.
Il est possible que deux instruments ou plus d'une boucle de mesure présentent des erreurs pointant dans des directions opposées. Ces erreurs peuvent s’annuler partiellement voire totalement. Par exemple, une sonde peut afficher une valeur légèrement faible alors qu’une entrée d’un transmetteur ou d’un système de commande affiche une valeur légèrement élevée. Lorsque ces erreurs se combinent dans la boucle, la valeur finale affichée peut sembler correcte et dans la tolérance.
Du point de vue de l’étalonnage de la boucle, la boucle semble précise et donner un étalonnage conforme, et du point de vue opérationnel, le résultat de mesure utilisé par le système de commande est acceptable. Cependant, l’étalonnage de boucle seul ne montrera pas que les instruments individuels dérivent déjà.
Pourquoi la compensation des erreurs constitue un risque et qu'est-ce que ça signifie en pratique ?
La compensation des erreurs constitue un risque lorsque quelque chose change dans la boucle. Si un instrument est remplacé, réparé ou réétalonné, l’erreur de compensation antérieure peut disparaître. Une fois que cela se produit, l’erreur restante dans la boucle devient visible et la boucle peut soudainement donner un étalonnage non conforme ou se comporter différemment de ce qui était prévu.
Cela peut être surprenant si l’étalonnage de boucle était conforme sans présenter de problème. Des cas comme celui-ci ne signifient pas que l’étalonnage de boucle est incorrect ou dangereux, mais ils montrent que l’étalonnage de boucle doit être bien compris : c'est un étalonnage du résultat de mesure final, pas une garantie que chaque instrument individuel est parfaitement précis.
Pour cette raison, l’étalonnage de boucle est souvent suffisant pour un fonctionnement continu, mais l’étalonnage des instruments devient important après des changements dans la boucle, et en particulier après le remplacement d’un ou plusieurs instruments.
Une stratégie d’étalonnage pragmatique reconnaît ce type de comportement et permet aux organisations de planifier en conséquence. L’étalonnage de boucle peut être utilisé pour confirmer efficacement les performances correctes d'une boucle, tandis que l’étalonnage d'instruments est utilisé de manière sélective pour gérer la précision à long terme et les changements dans la boucle.
Comprendre la compensation des erreurs permet d’éviter d'avoir confiance à tort et de prendre de meilleures décisions lorsque des travaux d’étalonnage plus approfondis sont nécessaires.
Comment choisir entre l’étalonnage de boucle et l’étalonnage d’instruments ?
Le choix entre l’étalonnage de boucle et l’étalonnage d’instruments ne consiste pas à choisir une méthode par rapport à l’autre. En pratique, le choix dépend de l’objectif de la mesure, de la précision requise et des risques associés à des mesures incorrectes.
La question la plus importante à se poser n’est pas de savoir comment étalonner, mais ce qui doit être garanti.
La traçabilité, la documentation et la conformité
Pour les instruments critiques, l’étalonnage n’est souvent pas seulement une tâche technique, mais aussi une exigence de documentation.
Dans les cas où un certificat d’étalonnage dédié est requis pour des questions de traçabilité, d'audits ou de conformité réglementaire, l’étalonnage d’instruments est généralement nécessaire. L’étalonnage de bout en bout de la boucle peut confirmer les performances correctes de la boucle, mais il ne fournit généralement pas de relevés d’étalonnage individuels pour chaque instrument.
C'est particulièrement important dans les environnements réglementés, où la documentation d’étalonnage doit indiquer clairement quel instrument a été étalonné par rapport à quelle référence et quel était le résultat.
Dans de tels cas, l’étalonnage de l’instrument est nécessaire, que l’étalonnage de boucle soit techniquement suffisant ou non.
Précision et tolérance requises
Plus la tolérance requise est faible, plus il est important de comprendre les performances de chaque instrument.
Si l’erreur autorisée est relativement importante par rapport à la précision des instruments dans la boucle, l’étalonnage de boucle est souvent adéquat. Lorsque les tolérances sont faibles, l’étalonnage d’instruments est généralement nécessaire pour identifier et corriger les petites erreurs dans les composants individuels.
Combiner l’étalonnage de boucle et l’étalonnage d’instruments
Dans de nombreuses usines, la stratégie d’étalonnage la plus efficace combine :
- l'étalonnage de boucle pour une confirmation efficace des performances de la boucle,
- l’étalonnage d’instruments pour les boucles critiques ou après des changements, et
- l’étalonnage de boucle partielle lorsque des tests complets de bout en bout ne sont pas pratiques.
Plutôt que de suivre une règle fixe, l’objectif est d’appliquer la bonne méthode au bon moment.
Avantages et inconvénients de l’étalonnage de boucle et de l’étalonnage d’instruments
L’étalonnage de boucle et l’étalonnage d'instruments présentent tous deux des avantages et des limites évidents. Leur compréhension vous aidera à choisir la méthode la plus adaptée à une situation donnée.
Étalonnage de boucle
Avantages
- Étalonne l’ensemble de la boucle de mesure d’un bout à l’autre en une seule fois
- Confirme la précision de la valeur utilisée par le système de commande
- Élimine la nécessité de déconnecter des instruments individuels pendant l’étalonnage
- Peut être un moyen efficace d’étalonner plusieurs boucles similaires
Inconvénients
- Nécessite souvent deux personnes, une sur le terrain et une en salle de contrôle
- Ne fournit pas de résultats de l’étalonnage ou de certificats individuels pour chaque instrument
- Peut masquer les erreurs individuelles des instruments en raison de la compensation des erreurs
- Pas toujours pratique si le capteur n’est pas accessible ou ne peut pas être simulé
Étalonnage des instruments
Avantages
- Fournit des résultats d’étalonnage clairs et une traçabilité pour chaque instrument individuel
- Fournit un certificat d’étalonnage individuel pour chaque instrument
- Peut souvent être effectué par un seul technicien
- Facilite l’identification et la correction des erreurs dans des appareils spécifiques
- Permet différentes fréquences d’étalonnage pour différents instruments dans une même boucle
Inconvénients
- Nécessite plus de travail lorsqu’une boucle comprend plusieurs instruments
- Implique souvent de déconnecter et de reconnecter les instruments, ce qui augmente le risque d’erreurs de câblage ou de configuration
- Ne valide pas la performance de la boucle complète
Le regard de l'expert : Pourquoi l’industrie pharmaceutique préfère-t-elle l’étalonnage de boucle ?
Nous avons demandé à un expert en métrologie dans l’industrie pharmaceutique de partager son point de vue sur l’étalonnage de boucle.
Josh Jesse, Expert Étalonnage monde chez Pharma CDMO, explique :
« Dans un environnement pharmaceutique avec des bonnes pratiques de fabrication validées basées sur les risques, l’objectif est de démontrer que les systèmes fonctionnent comme prévu dans leur état installé. C’est pourquoi je préfère et recommande systématiquement l’étalonnage de boucle par rapport à l’étalonnage d’instruments individuels dans la plupart des cas, car il confirme les performances de bout en bout de la boucle de contrôle dans des conditions de fonctionnement réelles plutôt que de s’appuyer sur l’exactitude supposée de composants individuels.
Bien entendu, une évaluation des risques solide lors de l’examen initial de l’équipement peut aider à décider de la meilleure solution pour chaque tâche d’étalonnage individuelle. »
Approche de l'étalonnage basée sur les risques
Tous les composants d’une boucle de mesure ne sont pas exposés de la même manière à la dérive ou à la non conformité. Certains instruments fonctionnent dans des conditions plus difficiles ou sont soumis à des contraintes de procédé plus importantes que d’autres.
Une approche de l’étalonnage basée sur les risques concentre les efforts d’étalonnage là où le risque est le plus élevé. Au lieu d’étalonner l’ensemble de la boucle à la même fréquence, il est possible d’étalonner plus fréquemment les instruments individuels qui sont plus susceptibles de dériver.
Par exemple, une sonde de température de procédé exposée à des variations de température importantes peut nécessiter un étalonnage plus fréquent que le reste de la boucle, tandis que l’étalonnage de la boucle complète est effectué moins souvent. Cette approche permet d’utiliser efficacement les ressources d’étalonnage tout en maintenant la confiance dans la mesure globale.
Systèmes instrumentés de sécurité (SIS) et étalonnage de boucle
L'une des applications courantes où l’étalonnage de boucle est largement utilisé dans l’industrie de process, c'est dans les systèmes instrumentés de sécurité (SIS).
Dans les applications de SIS, la principale préoccupation est de savoir si l’ensemble de la boucle de sécurité fonctionne correctement de bout en bout, et pas seulement comment les instruments individuels fonctionnent seuls. Pour cette raison, les boucles de mesure des SIS sont souvent testées et vérifiées en appliquant un signal de référence sur le terrain et en observant la réponse tout au long de la chaîne de signaux, y compris au niveau du solveur logique et de l’indication ou de l’action finale. Cela fait de l’étalonnage et des tests de type boucle une approche naturelle et pratique pour les boucles critiques pour la sécurité.
L’étalonnage de boucle permet de vérifier que la transmission du signal, la mise à l’échelle, la configuration et la réponse du système se comportent comme prévu dans des conditions réelles. Cependant, il ne remplace pas l’étalonnage d’instruments. Les sondes et transmetteurs individuels dans les boucles des SIS sont généralement étalonnés séparément pour garantir leur précision, leur traçabilité et leur conformité à long terme.
Pour une discussion plus détaillée sur les SIS, les tests de fonctionnement et les pratiques d’étalonnage spécifiques aux applications de sécurité, consultez notre post de blog associé : Comprendre les systèmes instrumentés de sécurité (SIS) et l’importance de l’étalonnage
Étalonnage des signaux numériques et des boucles
Les chaînes de mesure modernes utilisent de plus en plus la communication numérique et les instruments intelligents. Par rapport aux boucles analogiques traditionnelles, les signaux numériques impliquent généralement moins de conversions analogique-numérique et numérique-analogique dans la chaîne de signaux.
Par conséquent, les boucles numériques peuvent présenter moins de sources d’erreur que les boucles analogiques, ainsi que moins d’éléments nécessitant un étalonnage traditionnel.
Cependant, même dans les systèmes numériques, le principe de base de l’étalonnage ne change pas. La boucle de mesure commence toujours au niveau du capteur dans le procédé et se termine à la valeur utilisée par le système de commande ou l’opérateur. Les systèmes numériques peuvent changer l’endroit où les erreurs se produisent, mais ils n’éliminent pas la nécessité de penser de bout en bout lors du choix d’une stratégie d’étalonnage.
L’étalonnage de boucle est toujours pertinent car il confirme que le résultat final de la mesure, y compris le traitement numérique, la mise à l’échelle et la configuration, est correct. L’étalonnage d'instruments, en revanche, est un moyen de s’assurer que les appareils individuels, les capteurs et les fonctions de mesure internes fonctionnent comme prévu.
Conclusion
L’étalonnage de boucle et l’étalonnage d’instruments ne sont pas des méthodes concurrentes. Il s’agit d’approches complémentaires qui servent à des fins différentes pour maintenir des mesures fiables et précises.
L’étalonnage de boucle est un moyen efficace de confirmer que la valeur de mesure utilisée par le système de commande est suffisamment précise pour l’usage prévu. L’étalonnage d'instruments offre une confiance, une traçabilité et des informations détaillées sur les performances de chaque appareil.
En pratique, les stratégies d’étalonnage les plus efficaces combinent les deux approches. L’étalonnage de boucle peut être utilisé pour vérifier efficacement les performances globales de la boucle, tandis que l’étalonnage d’instruments est appliqué lorsque la précision, la traçabilité ou les changements dans une boucle nécessitent une analyse plus approfondie.
En comprenant les points forts et les limites de chaque méthode, les entreprises peuvent prendre de meilleures décisions en matière d’étalonnage, réduire le travail inutile et maintenir la confiance dans leurs systèmes de mesure.
La perspective Beamex : soutenir différentes approches métrologiques
L’écosystème d’étalonnage Beamex est conçu pour supporter une approche flexible de l’étalonnage. Que vous étalonniez des instruments individuels, des boucles partielles ou des boucles de mesure complètes de bout en bout, les solutions Beamex vous aident à garantir des mesures précises, des processus de travail efficaces et une documentation fiable.
Les équipements d’étalonnage Beamex vous permet de générer et de mesurer des signaux de référence précis sur le terrain, tandis que le logiciel de métrologie industrielle Beamex vous aide à planifier les travaux d’étalonnage, à documenter les résultats et à maintenir la traçabilité. Ensemble, les équipements et les logiciels Beamex vous permettent d’appliquer la méthode d’étalonnage qui convient le mieux à chaque situation, sans compromettre la précision ou la conformité.
Mais choisir la bonne approche d’étalonnage n’est pas toujours simple. Des facteurs tels que la criticité du procédé, les exigences de précision, les besoins en documentation et les ressources disponibles jouent tous un rôle. Les experts de Beamex peuvent travailler avec vous pour vous aider à définir des stratégies d’étalonnage pratiques, efficaces et adaptées aux besoins opérationnels réels.
Nous développons continuellement nos solutions en étroite collaboration avec nos clients, en suivant les changements technologiques, les pratiques de travail et la connectivité des systèmes. Au fur et à mesure que l’étalonnage évolue, notre objectif reste le même : rendre l’étalonnage plus efficace tout en maintenant la précision, la traçabilité et la confiance dans les résultats de mesure.
Vous souhaitez discuter de ce qui vous convient le mieux ?
Si vous souhaitez discuter de l’étalonnage de boucle, de l’étalonnage d'instruments ou de la façon de combiner ces deux approches différentes dans votre environnement, contactez nos experts pour découvrir ce qui est le plus judicieux pour vos procédés.
.png)
Discussion
